一、 超聲波水深探測儀產品概述

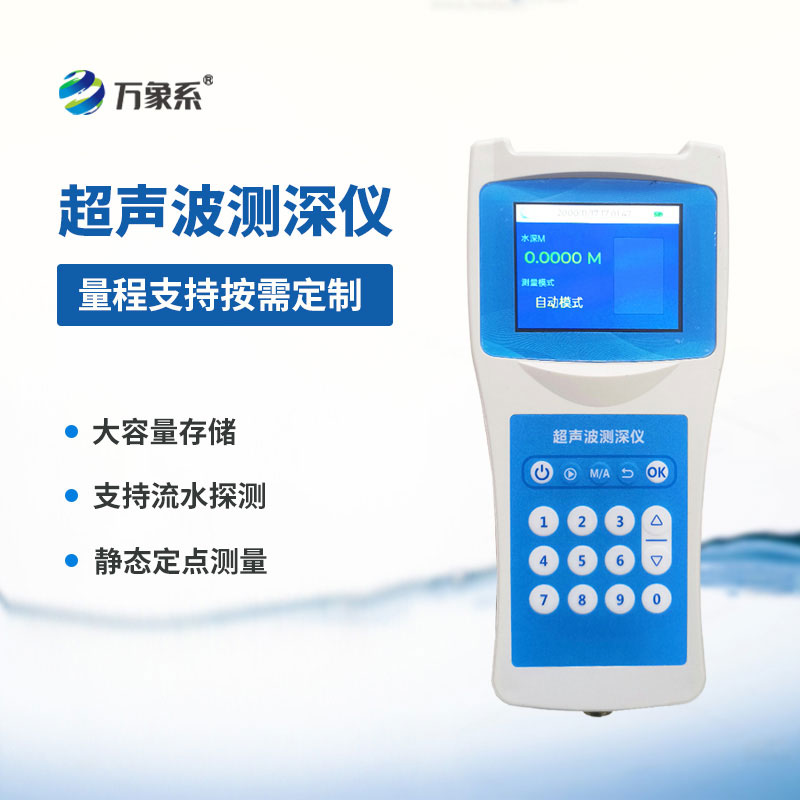

WX-CS150便攜式超聲波測深儀是測量水庫、湖泊、江河、淺海等水體的便攜式測深儀，測深時將超聲波換能器置于水面或一定位置，利用超聲波在水中的固定聲速VC和超聲波發射到接收的時間T，儀器自動換算出水深H。本品是我司積多年生產經驗，吸取了多種同類產品優點，而開發的一款方便適用的手持式超聲波測距儀表。超聲波收發轉換電路采用專用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保證了產品的長期可靠性，同時將其功耗降到了極低?？蛇x信號輸出，彌補了傳統手持產品無輸出的產品不足。具有測量精確、耗電省、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。儀器可在靜水中測深，也可在具有一定速度的水中測深;水流速度可達5m/秒左右，是水文測驗、水電廠、庫區、湖泊、河道勘測和環境水域監測的理想水深測量?jī)x器。

二、 超聲波水深探測儀產品特點

中,小型船舷外(內)安裝,電纜10米

主要用于海、河、湖上水下定位和測量水深。

自穩定測量技術與快速跟蹤技術，實時反映真實測量結果

高精度時鐘，年誤差3PPM

超大容量SD存儲，最大32GB存儲容量，F(xiàn)AT16/FAT32文件系統自適應

按日期自動存儲為CSV格式文件，按日期分文件名存儲，方便查詢

三、應用領域

航道勘測、水底地形調查、水下定位、海道(河道)測量和船只導航定位等

水文測驗、水電廠、庫區等

四、技術參數

量程：0-120米

盲區：1.5M功率：發射功率32級，自動增益調整

最小顯示分辨率：1mm精度：±1%×量程

顯示：中文LCD工作頻率：200～2000KHz

現場設置：通過傳感器按鍵完成標定：出廠標定，可現場校準

輸出、存儲

RS232/RS485口，SD卡直接讀取測量數據生成EXCEL文件(定時或者手動存儲)

工作電壓：內置電池，外接充電器

物理性能

鍵盤：數字按鍵

材質：主機：ABS工程塑料傳感器：銅或者不銹鋼

重量：主機：800g傳感器：400～800g

傳感器電纜：線徑5～10mm×10m

環境性能

工作溫度：≤80%RH無結露儲存溫度：-40℃～70℃

儲存溫度：≤80%RH無結露偵測方式：15Hz/s
